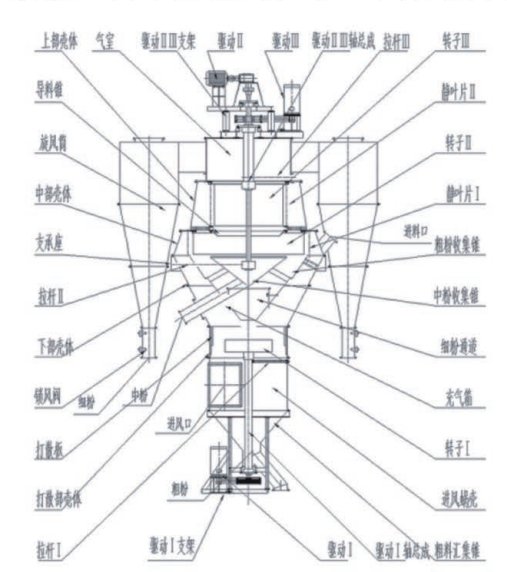

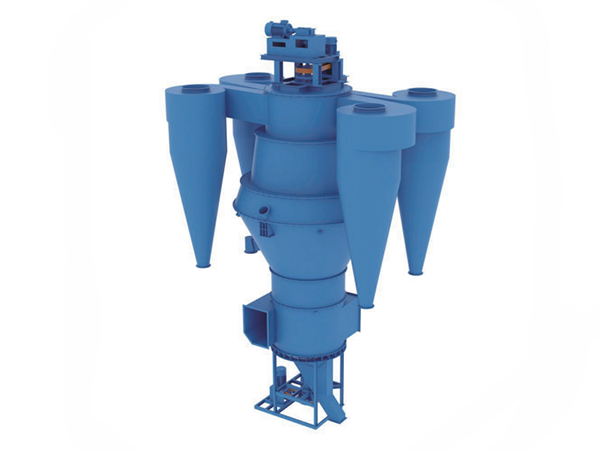

本機由三個分級單元組合而成：一單元為打散分級單元,含驅動I、驅動I軸總成、拉桿支撐I、進料管、粗料匯集錐、進風蝸殼、轉子I、打散板等。二單元為中粗粉分級單元含驅動Ⅱ、驅動Ⅱ傳動部分、靜葉片I、轉子Ⅱ、粗粉收集錐、下部殼體、中部殼體、拉桿支撐m、中粉收集錐、充氣箱、氣室、導料錐、旋風筒等。三個分級 單元合并設立潤滑系統，軸承用干油潤滑，采用橡膠骨架油封與氣封進行密封。

部分殼體裝有空氣密封圈，開設有檢查門；殼體的進風口與彎管出口處粘貼有瓷片，進料管、靜葉片、各處均堆焊耐磨材料，灰斗加裝耐磨襯板防止磨損。氣室上部承受選粉機主軸所聯結的電動機、減速器、支座等重量。轉子用鍵固定在主軸上。

來自程壓機或立磨的物料喂入選粉機的進料口，通過旋轉的螺槳撒料盤在分散狀態下被 拋向固定的承料曲面砧板（打散板），氣體通過進風口切向進入蝸殼，物料在撒料盤和砧板 作用下打散，在旋轉氣流中進行一次分選。

經過一次分選大于0.1 5mm的顆粒直接進入粗料匯集錐，小于0.1 5mm的顆粒隨氣流向上到達靜葉片I與轉子口之間的分級區，在氣流旋轉的離心力與氣流向心流動曳力的作用下 力的實現二次分選。

經過二次分選大于0.045mm的顆粒落入粗粉收集錐，小于0.045mm的顆粒隨氣流向上到達靜葉片II與與轉子m之間的分級區繼續進行三次分選。

經過三次分選大于0.02mm的顆粒落入中粉收集錐，小于0.02mm的顆粒隨氣流通過轉子中心和空氣一起經氣箱、管道排出，到達收塵器被收集。

本機為負壓操作，選粉空氣可以是含塵氣體、外部空氣或兩種空氣的混合氣體。一、二 次氣體從各自的空氣入口沿切線方向進入選粉機。

1、逐級分選，喂料濃度逐級降低，排除了顆粒的干擾。因此，分級精度高，選粉效率達80%以上。

2、具有高單位風量載塵量的處理能力。先進合理的結構，允許選粉風量、產量和喂料量在較大范圍內變化而不影響選粉效率，其分級性能十分穩定。

3、設備阻力小。結合多種選粉原理，采用航空空氣動力學分析方法對整個流場進行了優化設計，可使整個粉磨回路有很好的節能效果。

4、系統控制簡單、靈敏、可靠。調節轉子轉速可以調節輾壓機工作狀態、球磨機喂料量、輾壓機成品細度和成品量。改變了一般粉磨系統通過轉子調節幅度小，而不得不調節風 機風量的方法來調節選粉機的習慣。采用無級調速。調節方便，可靠。

5、結構設計先進、適用、可靠。選粉機易磨損部位，如旋風筒、蝸牛角、導風葉片和轉子等均采用耐磨材料制造或進行抗磨工藝處理，其磨損率極低。選粉室內襯采用耐磨鋼 板，有效延長了其使用壽命。主軸下軸承密封采用新型設計方案，有效地解決了軸承進灰塵和潤滑油漏油兩項重大問題，切實有效地延長了下軸承使用壽命。
