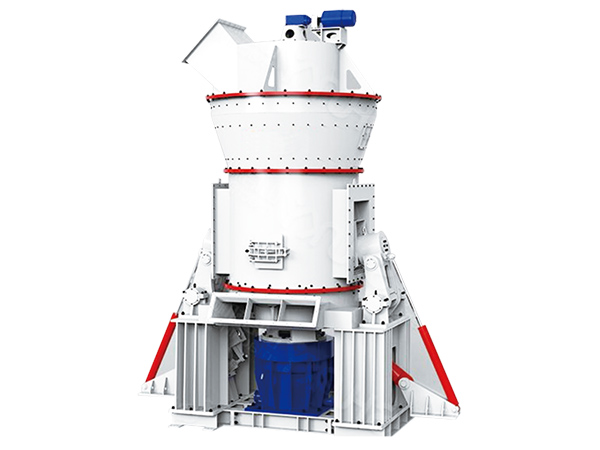

JVM系列立式磨粉機是在廣泛吸取知名公司的技術基礎上,結合我公司十多年的磨粉設備制造經驗,研發設計的一種集破碎、研磨、選粉、烘干、輸送等五大功能于一體的綜合型磨粉裝備,具有工藝流程簡單,占地面積小,投資少,效率高,運行費用低等優點。
【進料粒度】:≤55mm
【生產能力】:10-55t/h
【應用領域】:水泥、電力、冶金、化工、礦石等行業的物料磨粉。
【適用物料】:水泥、 煤、 長石、 方解石、 滑石、 螢石、 鐵礦、 銅礦、 磷礦石、 石墨、 石英、 礦渣等。
1.投資成本低
占地面積?。杭扑?、干燥、粉磨、分級輸送于一體,系統簡單,布局緊湊,占地面積約為球磨系統的50%,而且可露天布置,因此降低了大量的投資費用。
烘干能力強:內部熱風直接與物料接觸,烘干能力強,可為節省一臺烘干機,節省用地面積,節約能源,且通過調節熱風溫度,能輕松應對不同濕度的物料。
2.運行成本低
磨損少:由于工作中磨輥并不與磨盤直接接觸,且磨輥與襯板采用優良材料制作,因此使用壽命長,磨損少。
磨粉能耗低:采用磨輥在磨盤上直接碾壓磨碎物料的研磨方式,能耗低,與球磨系統相比節約能耗30%~40%。
3.磨粉效率
產量大:不同型號的產品滿足客戶需求對不同物料的產量需求,相對傳統磨機而言產量更大,效率更高。
液壓增壓裝置:通過液壓增壓的方式可以增加研磨力的大小,從而可以增大產量,提高磨粉效率。
4.成品質量高
成品純度高:輥套和襯板不直接接觸,另有限位裝置,產品中含鐵量極少,且所含機械磨損鐵易去除,用于粉磨白色或透明物料時,產品的白度和純凈度高。
選粉精度高:根據成品不同的顆粒要求,選粉機分別采用了籠式選粉機(動靜態選粉機)和錐形轉子選粉機(動態選粉機)兩種,提高精度。
5.操作更簡便
智能化控制:LM系統配備的有PLC/DCS自動控制系統,可實現遠程控制,操作更簡便。
維護更方便:通過檢修油缸,翻轉動臂即可更換輥套、襯板,更加方便快捷,減少停機損失。
6.環保無污染
震動小,噪音低:裝備有防止輥套和磨盤襯板直接接觸的限位裝置,避免了破壞性沖擊和劇烈震動。
密封好:設備整體密封,系統在負壓下工作,無粉塵外溢,環境清潔,滿足國家環保要求。
主電機通過減速機帶動磨盤轉動,同時熱風從進風口進入立磨機體內,物料通過進料口落在磨盤中央,在離心力的作用下,物料從磨盤中央向邊緣均勻移動,經過磨盤上的粉磨輥道區域時,受到磨輥的碾壓,大塊物料被直接壓碎,細粒物料則受擠壓后形成料床進行粒間粉碎。粉碎后的物料繼續向磨盤邊緣移動,直到被風環處的強氣流帶走,被氣流帶起的物料中,較大顆粒物料在自身重力作用下又重新掉落到磨盤上繼續粉碎,其余物料則隨氣流進入動態分離器進行粉體分級,在動態分離器葉片的作用下,不符合細度要求的物料重新回到磨盤上進行粉磨,而符合細度要求的物料隨氣流經管道進入脈沖除塵器內進行收集,通過排料裝置排出即為成品粉體。主機內混入物料的鐵塊等難磨雜物隨物料移動至磨盤邊緣時,由于自身重量大而不能被風吹起,落到磨機下腔被安裝在磨盤底部的刮料板刮入排渣口后,排出主機外部。
